TSW-103-05-T-S - Samtec Inc.

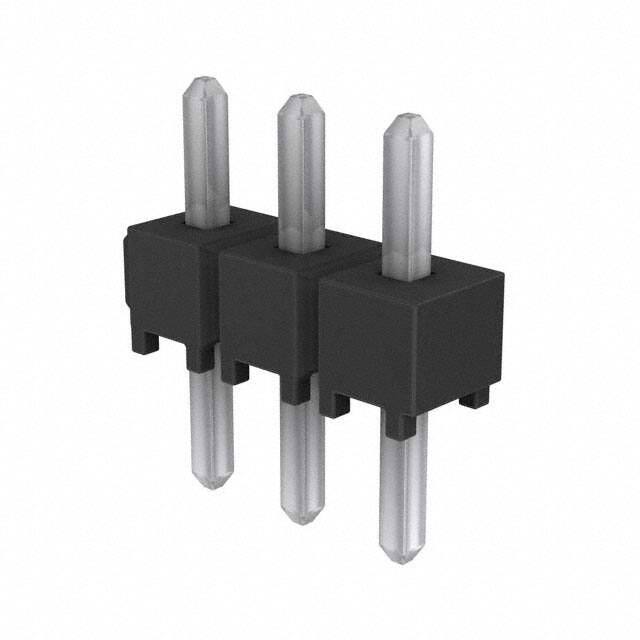

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-103-05-T-S

Hersteller Teil #: TSW-103-05-T-S

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: SAMTEC TSW-103-05-T-S Board-To-Board Connector, Vertical, TSW Series, 3 Contacts, Header, 2.54 mm, Through Hole, 1 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSW-103-05-T-S Datenblatt

Attribute

Attribute Value

Factory Lead Time

1 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Plastic

Contact Finish Mating

Tin

Contact Length-Mating

0.105 2.67mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Voltage - Rated (AC)

550V

Operating Temperature

-55°C~105°C

Packaging

Bulk

Series

TSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Additional Feature

E.L.P.

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

2.54mm

Orientation

Straight

Insulation Height

0.100 2.54mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Military Standard

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Contact Length - Post

0.130 3.30mm

Shrouding

Unshrouded

PCB Contact Pattern

RECTANGULAR

UL Flammability Code

UL94 V-0

Housing Color

Black

Overall Contact Length

0.335 8.51mm

Current Rating (Max)

7.6A

Height

2.54mm

Length

7.62mm

Width

2.54mm

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Lead Free

Telefon	Teilenummer	Paket	Beschreibung
	TSW-103-05-T-S		SAMTEC TSW-103-05-T-S Board-To-Board Connector, Vertical, TSW Series, 3 Contacts, Header, 2.54 mm, Through Hole, 1 Rows
	TSW-103-14-T-S		CONN HEADER 3POS .100" SNGL TIN
	0022284030		KK® 254 Breakaway Header, Vertical, 3 Circuits, Tin (Sn) Plating, Mating Pin Length 6.09mm
	TSW-103-23-T-S		Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole Automotive
	68001-403HLF		AMPHENOL ICC - 68001-403HLF - Board-To-Board Connector, 2.54 mm, 3 Contacts, Header, Through Hole, 1 Rows
